本章着重介绍康明斯发电机组机体的清洗方法，通过对康明斯发电机组拆卸与清洗后，重点学会以下内容：测量主轴承座孔孔径；测量缸套孔径；缸套孔径、圆度和圆柱度规定值、缸套台肩凸出机体项面高度值。康明斯发电机组拆卸是修理工作运行的第一步，拆卸工作运行做得好就能为以后的工作运行创造良好的条件。发电机组的拆卸看起来似乎很简单，但是不重视，粗枝大叶，不注意零件的拆卸方法，不留心各零件间的连接关系，将会造成机件的损伤或其他事故，影响修理工件的正常进行。因此，在拆卸发电机组时，必须按照正常的拆卸步骤进行。

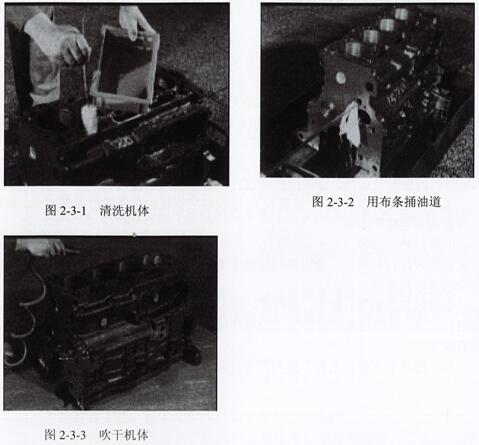

1．在主动洁净前，对身体作基本体检，以选定有无能取出。体检身体有无有裂口、砂眼等精铸常见问题，自动化机械生产工作有无非常齐全，生产面有无有碰伤。2．进行维护净化：一条件的时候，先用髙压水喷洗人体外层脏物，后用进行维护净化剂洗去人体屋内表明及油道、水道中的污渍、粘砂、除积碳及沉淀物，接下来就用柴油密度进行维护净化各油道（格外是主油道、副油道。这两只油道需求用无残留布条拖捅）、内腔、伺服电机承孔、气缸联轴器孔、伺服电机承高强螺栓螺母孔及气缸盖高强螺栓螺母孔，还有就是用髙压热空气擦干。人体净化度的观察监定是：用白绸布捅过油道应不改黑，用强磁场棒观察各油道、内腔应无铁削粉末。一旦水道、水腔沉淀水锈非常严重，必须要 用除垢剂剂正确处理。人体各轴孔及螺孔没有有铁削脏物，人体各玩表面上进行维护净化不无残留的封口带纸垫、除积碳及封口带胶，一定时用铲刀铲无残留。末尾用髙压气擦干人体。右图2-3-1、图2-3-2、图2-3-3。

1．测量主轴承座孔孔径：如图2-3-4。将主轴承盖装到机体上并按规定力矩上紧，用内径百分表(分度值0.0lmm)，校准后，在主轴承座孔工作长度上测量共同立式x、y两大角度的半径。会按照预估得的的半径来分成小组，各款型数控车床主轴承座孔钻孔大小分成小组比，见表2-3-1。

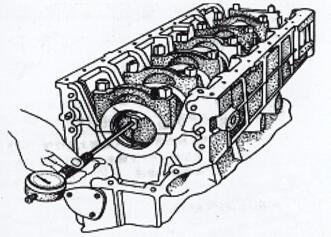

 图2-3-4  主轴电机承座内径的測量

表2-3-1各机型主轴承座孔孔径分组对照表

机器组群	YC6112系例、YC4112系例、、系例		YC6105题材的、YC6108题材的、YC4108题材的	YC6113产品	YC6M系列产品
A(Φ)	92.055~92.065	91~91.018		92~92.018	108~108.022
B(Φ)	92.065~92.075	91.018~91.035		92.018~92.035

盖按指定扭距上紧后按可以达到1的的办法检测各轮毂轴承外径，检测結果应符合标准要求标准要求，参照表2-3-2的各仪器主轮毂轴承外径（带瓦）比表。

2．估测轴承孔（带轴瓦）孔的直径：工艺参阅上图2-3-4。结合轴承座孔孔的直径排列情形在各轴座及轴承盖紧装上相对应的轴瓦，但是将轴瓦及轴承

表2-3-2各机型主轴承座孔孔径（带瓦）对照表

仪器	YC6112YC4112YC4110	YC6105	YC4108	YC6108	YC6M	YC6108ZLB
口径Φ	85.721~85.765	85.06~85.105	85.06~85.122	85.05~85.115	108~108.022	87.05~85.115

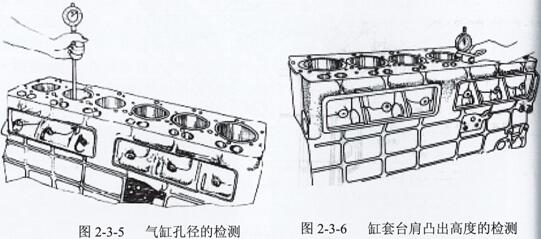

    为计算缸套孔的圆度和圆柱度误差的方便，在测量缸套孔径时，在第二道活塞环、最高点及最低点处两个垂直方向上测量孔径，如图2-3-5所示，其测量值3．测量缸套孔径

一定在下表2-3-3时间范围内。如衡量的孔的直径超差，一定变更新件。相对于无缸套的6112舱位，换身体或镗缸镶缸套解决。4．检测缸套台肩突出设备天花板位置，如图甲如下图所示2-3-6和图2-3-7如下图所示。YC4110机器的缸套无防腐圈，另外机器的缸套都可以防水材料圈。

表2-3-3缸套外径、圆度和圆柱体度指定值、缸套台肩凹进人体项面超高值

数值机  型	缸孔口径(Φ)mm	圆度	圆锥形度	凸起高强度
	规程值	规则值	中规定值	规范值
YC6112	111.778~111.816	0.01	0.01	0.02~0.09
YC4112	111.778~111.816	0.01	0.01	0.~0.08
YC6105	105~105.022	0.01	0.01	0.07~0.11
YC6108	108~108.035	0.01	0.01	0.02~0.08
YC4108	108~108.022	0.01	0.01	0.04~0.08
YC4110	110~110.035	0.015	0.015	0~0.08
YC6L	113~113.022	0.01		0.105~0.155
YC6M	120~120.022	0.01	0.01	0.02~0.08

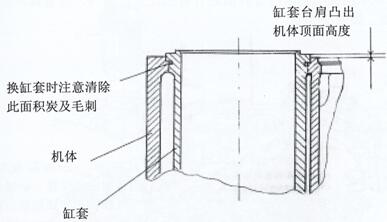

图2-3-7  缸套凸出来零件吊顶高的查重

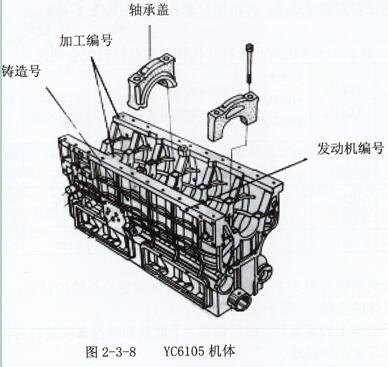

显示：判断缸套台肩凸起位置超差可把缸套相互间调整试配来超过，必须相距缸套凸起位置很超出0.04mm5．主轴的承盖须与神经细胞连接，或者档别也须得与神经细胞的档位相匹配，无法对换。4个神经细胞正面都铸有铸造工艺号，边长打有神经细胞手工加工号，正面上打有发起机偏号；4个轴盖边长上打有手工加工和重新的安装号码及重新的安装导向（箭头符号）。参阅图2-3-8及图2-3-9。

6．在滑动的轴承套座孔与滑动的轴承套盖分别面处都有轴瓦精准定位手机槽4，安装程序滑动的轴承套盖时精准定位手机槽！应在某个侧。长为2-3-9。

1-缸序号  2-向前安装标记3-机体加工号位置  4-轴瓦定位槽  5-螺孔乾净螺钉能放任拧入6-角处不有披锋  7-油孔  A-数字代表配红颜色瓦B-数字代表配蓝绿色瓦

7．检查凸轮机构轴衬套直径

检测方法参照图2-3-4 0各机型衬套孔径如下表2-3-4。 表2-3-4各cpu型号轴承衬套外径及与轴承轴听取腐蚀痕迹。x

如何监测各值与表2-3-4中各值一致，则需换掉凸轮机构轴衬套

机 型  值mm	YC6112YC4112	YC61056108ZQ6108ZQN	YC6108ZQBYC6108ZLQB	YC4108	YC4110	YC6L	YC6M
设定值（Φ）	60.744~60.769	55.5~55.53	60.0~60.03	58.5~58.53	60.744~60.770	60.0~60.03	60.01~60.06
协调开距	0.0762~0.127	0.06~0.109	0.06~0.109	0.03~0.09	0.076~0.128	0.06~0.109	0.04~0.12
结合程度考虑值	0.152	0.25	0.25	0.25	0.152	0.25	0.25
