广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

2022-06-06

来源：

12124

柴油发电机双电源自动转换英文简称为ATS。ATS只有安裝在合适其工作任务的地区，以保证组装、调节、维护保养和维护由专业人士开展。ATS的任何实际操作、组装和联接都应遵循使用说明的对应要求。ATS构造是准确的，ATS在出产时有标识，客户不可私自开启，不然后果很严重。在常规标准和故障标准下，只需在开关的性能参数范畴内，可以保证在对应的额定电压中可以信赖地运作，适用660V及下面的场所，额定值工作频率为50/60Hz。

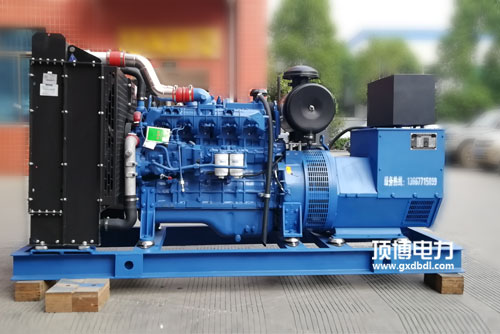

广西顶博发电机组制造双电源自动转换开关

广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

接线鼻子序列号	触头顺序号	效果	就说明
2号接插件	101、106	电源适配器零线、cf打印输出	有源所在，1A AC220v
	101、106	I路事情供电零线、cf复制粘贴	AC 220V
	104. 105	II路工作任务电压零线、火钱导入	AC 220V
2号绝缘端子	201、206	开张为无源控住，倒圆角为有源控住	具体情况见SYK1型
	202	外无源掌握预警设置公众端
	203	与202合拢后L路重合闸
	204	与202关闭后O路分闸	I/II路分闸
	205	与202闭拢后II路分闸
3号接线端子排	301. 306	未选用，企业内部已直连	400A综上所述搭配
	302	无源所在位置反馈系统数据读取通用端	一般型为有源输出的，以外的别的规格为无源输
	303	I路分闸后与302愈合
	304	0路送电后与302闭拢
	305	II路分闸后与302倒圆角
9号接线鼻子	401.406	未运用，内外部已直连	400A超过加装
	402.403	I路分闸后关闭	无源1A AC220V
	404.405	II路分闸后闭合式	无源1A AC220V
5号接插件	501-506	自概念数据工作输出端	400A及以上选装无源1A AC220v
