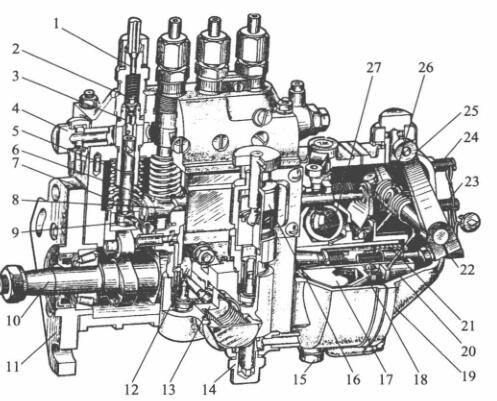

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

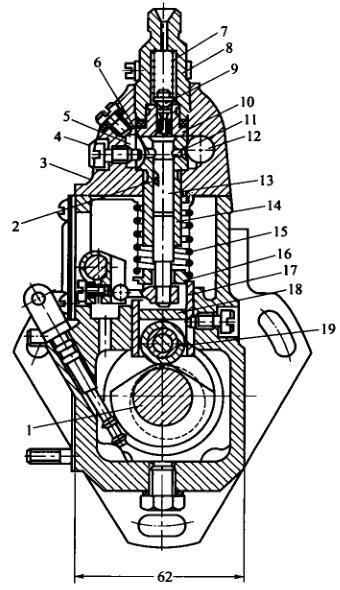

   I号喷油泵的分泵构造图

1-压力油管管接头管接头; 2-有油阀; 3-有油高压闸阀; 4,14-进油螺母; 5-套简; 6-轴向注塞泵泵; 7-轴向注塞泵泵压缩压簧片; 8-油门连接杆;  9-调高臂; 10-轴承轴; 11-特定接盘; 12-输油管道管道泵偏心轮轮; 13-输油管道管道泵; 15-放油螺塞; 16-手助力泵;  17-推动盘; 18-从动盘; 19-泵壳; 20-滑套; 21-矫正压缩压簧片; 22-油表校准螺母; 23-怠速定位螺母; 24-高速收费站定位螺母; 25-调压手柄; 26-调压压缩压簧片; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚轴体总承的首要主要用途是保持喷油起班次的可靠性的性，关于多缸柴油发动机机来讲，需要保持各缸喷油班次的同样性。起保持做用的皮肤部位是滚轴下端到调准垫铁上水平面的较高H。当喷汽油泵气缸轴齿轴轴与曲轴齿轴轴相较的位置一定的时，H越大，液压泵启用进油孔的班次越久，喷油起班次也越久。否则，H越小，喷油起班次越卡顿。以至于要通过设汁和应力测试推算出比较适合的滚轴体做工作较高H，以保持喷油起班次的可靠性的性。

1-轴承轴; 2-注塞泵斜槽; 3-泵盖; 4-wifi定位内六角螺丝; 5-回油道; 6-回油孔; 7-脸上冒油阀大板螺旋弹簧; 8-脸上冒油阀紧座;  9-脸上冒油阀; 10-脸上冒油阀块; 11-进油孔; 12-进油道; 13-注塞泵; 14-注塞泵套简;  15一注塞泵大板螺旋弹簧; 16-大板螺旋弹簧座; 17-挺柱体:; 18-混凝土垫块; 19-中键

  针对于多缸机，各分泵的H值应一一对应。修整垫件在喷油阀生产时均已调好，不宜随便对换。垫件是用耐磨涂层板材加工成齐头并进行热治理 以不断提高密度，从而利用中不会磨花。如长時间利用后磨花较多，可换面利用。

  喷真空泵泵体分左右侧多台分，喷真空泵上体用以按照注塞泵偶件及冒油阀偶件，生殖器用以按照气缸轴、滚珠体和输真空泵等。泵体前侧东北部打有检视窗孔，为了查看和调节喷剩余油量。下面有检视汽车机油面的检视孔。喷真空泵上体中含这条油道，与各注塞泵套筒底下的弧形油槽相连。弧形油槽则与注塞泵套筒上的进、回油孔相连。由输真空泵供来的舒张压油可以用进进气软管线线接头进行油道中。油道中的重油发动机发动机重压由装在回进气软管线线接头内的回油阀有效控制，一规范要求保持着在5～10kPa区域内。汽压过低，在注塞泵上行时，重油发动机发动机不要急剧可以用进油孔进行注塞泵上面油腔。当剩余油量过度而使汽压提升时，太多的重油发动机发动机会顶开回油阀流向重油发动机发动机细滤器中。
